| MOQ: | 1PCS |
| Cena £: | Negotiated price |
| standardowe opakowanie: | Drewniany |
| Okres dostawy: | 2-5 dni |
| metoda płatności: | T/T, Western Union, PayPal |
| Pojemność dostaw: | 500 sztuk miesięcznie |
| # | Nr części | Nazwa części | Ilość | Zapytanie o cenę |
|---|---|---|---|---|

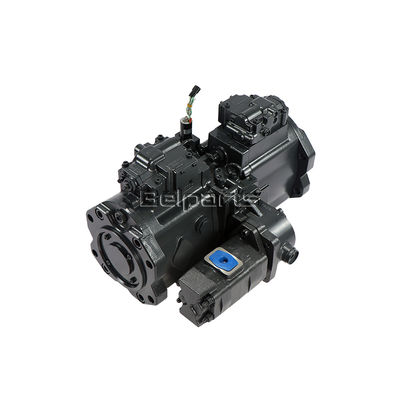

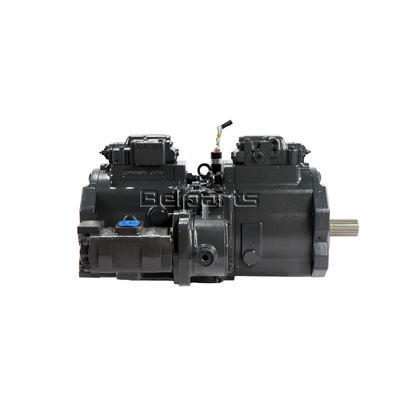

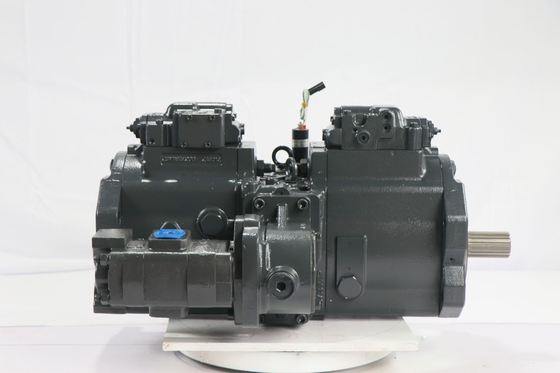

| SA 7220-00700 | Pompa | 1 | ||
| 1 | SA 7223-00140 | Tłok | 2 | |
| 2 | SA 7223-00150 | Tłok | 9 | |
| 3 | SA 7223-00160 | Podkładka | 9 | |
| 4 | SA 7223-00780 | Cylinder | 1 | |
| 5 | SA 7223-00090 | Blok | 1 | |
| 6 | SA 7223-00360 | Płyta | 1 | |
| 7 | SA 7223-00790 | Cylinder | 1 | |
| 8 | SA 7223-00090 | Blok | 1 | |
| 9 | SA 7223-00370 | Płyta | 1 | |
| 10 | SA 7223-00820 | Zawór więcej | 1 | |
| 11 | SA 7223-00010 | Wał | 1 | |
| 12 | SA 7223-00020 | Wał | 1 | |
| 13 | SA 7223-00030 | Złącze | 1 | |
| 14 | SA 7223-00040 | Łożysko rolkowe | 2 | |
| 15 | SA 7223-00050 | Łożysko igiełkowe | 2 | |
| 16 | SA 7223-00060 | Odstępnik | 3 | |
| 17 | SA 7242-10210 | Płyta | 2 | |
| 18 | SA 7242-10150 | Tuleja | 2 | |
| 19 | SA 7223-00180 | Wiosna | 18 | |
| 20 | SA 7223-00200 | Odstępnik | 2 | |
| 21 | SA 7223-00210 | Płyta | 2 | |
| 22 | SA 14506635 | Płyta | 2 | |
| 23 | SA 7223-00220 | Płyta | 1 | |
| 24 | SA 7223-00240 | Tuleja | 1 | |
| 25 | SA 7223-00280 | Okładka | 1 | |
| 26 | SA 7223-00290 | Obudowa więcej | 2 | |
| 27 | SA 7223-00310 | Blok | 1 | |
| 28 | VOE 14506634 | Szpilka | 2 | |
| 29 | SA 7223-00400 | Szpilka | 1 | |
| 30 | SA 7223-00570 | Szpilka | 1 | |
| 31 | SA 9415-11051 | Podłącz więcej | 3 | |
| 32 | SA 7242-11040 | Podłącz więcej | 29 | |
| 33 | SA 7223-00390 | Śruba | 8 | |
| 34 | SA 7223-00410 | Tłok | 2 |
Osiowa pompa tłokowa z odchylaną tarczą sterującą to niekwestionowany koń pociągowy dla głównych obwodów hydraulicznych w nowoczesnych koparkach. Jego podstawowa zasada obejmuje wiele tłoków rozmieszczonych osiowo (równolegle do wału napędowego) w obracającym się bloku cylindrów. Każdy tłok posiada płytkę ślizgową osadzoną na nieobrotowej tarczy sterującej ustawionej pod kątem względem osi wału napędowego.
Gdy blok cylindrów się obraca, tłoki poruszają się ruchem posuwisto-zwrotnym w swoich otworach: poruszają się na zewnątrz podczas połowy obrotu, gdy zwiększa się odległość tarczy sterującej (skok ssania, zasysanie płynu z otworu wlotowego) i są wciskane do wewnątrz podczas przeciwnej połowy obrotu, gdy odległość maleje (skok tłoczenia, tłoczenie płynu do otworu wylotowego).
Krytycznym elementem konstrukcyjnym zapewniającym zmienne przemieszczenie jest regulowany kąt tarczy sterującej. Zmieniając ten kąt (zwykle za pomocą hydraulicznego tłoka serwa sterowanego przez operatora lub elektronikę maszyny), zmienia się długość skoku tłoków. Większy kąt zwiększa skok tłoka, a tym samym wydatek pompy (natężenie przepływu), podczas gdy kąt zerowy powoduje zerowe przemieszczenie.
Kluczowe elementy konstrukcyjne obejmują wał napędowy, obrotowy blok cylindrów z precyzyjnymi otworami tłoków, tłoki z ślizgami, tarczę sterującą z mechanizmem przechylania, płytkę zaworową (nieruchomą, z portami wlotowymi i wylotowymi w kształcie nerki) oraz solidną obudowę. W koparkach taka konstrukcja zapewnia wyjątkową wydajność w szerokim zakresie roboczym, precyzyjną kontrolę przepływu niezbędną do skoordynowanej, wielofunkcyjnej pracy oraz wysokie ciśnienie potrzebne do siły kopania. Jej zdolność do natychmiastowej zmiany przepływu od zera do maksimum w zależności od zapotrzebowania ma fundamentalne znaczenie dla efektywnego zarządzania mocą koparki.
