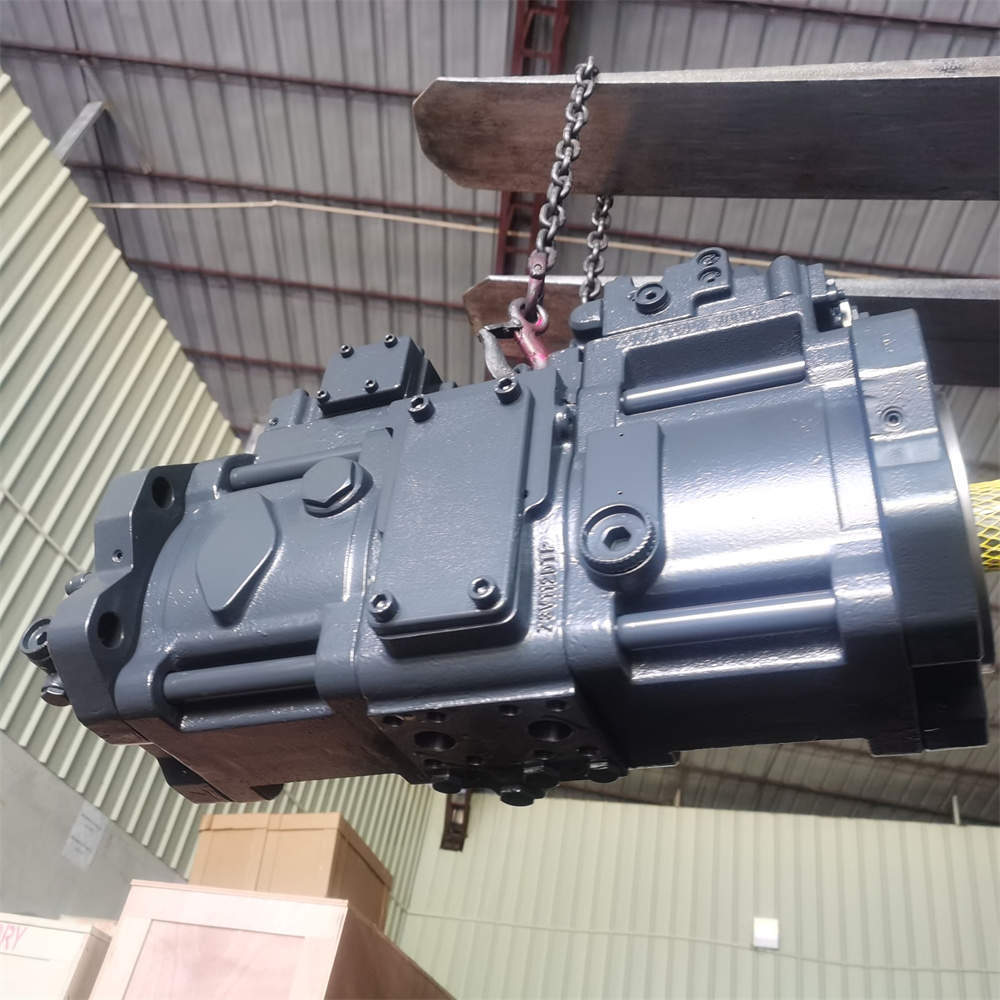

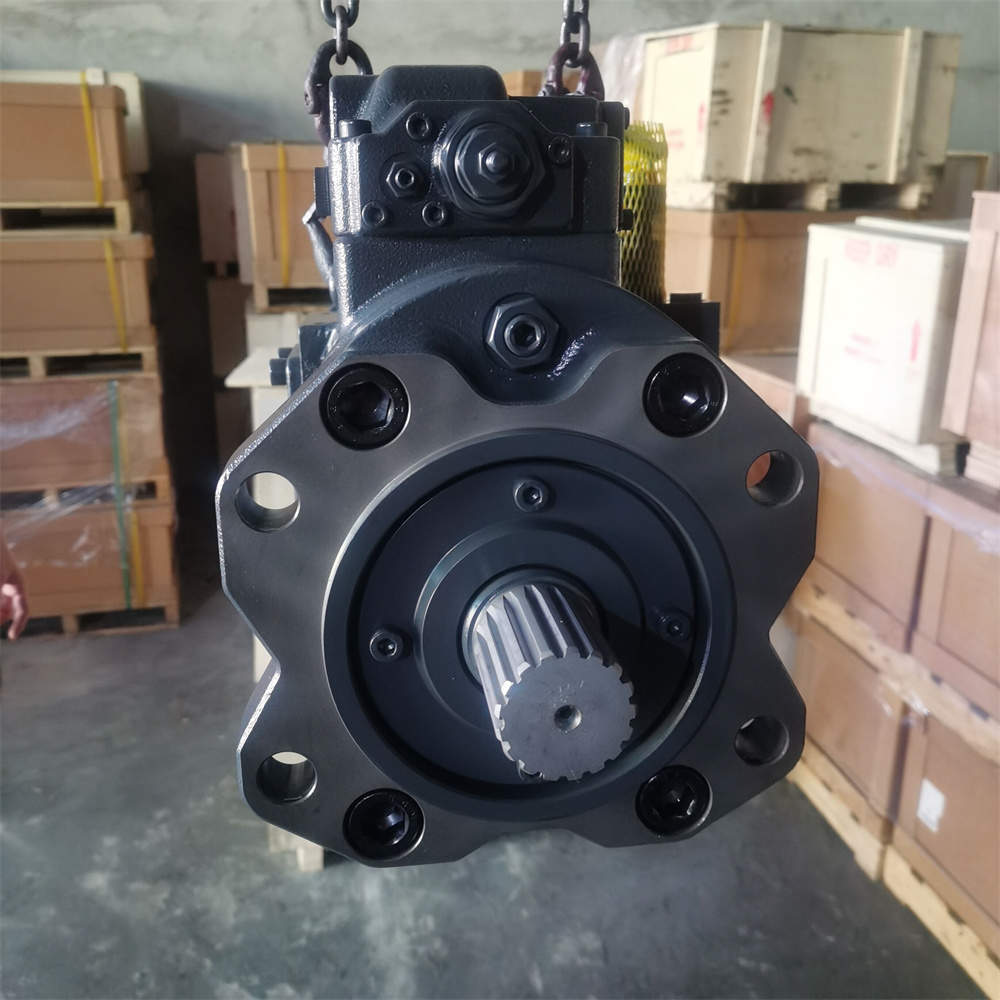

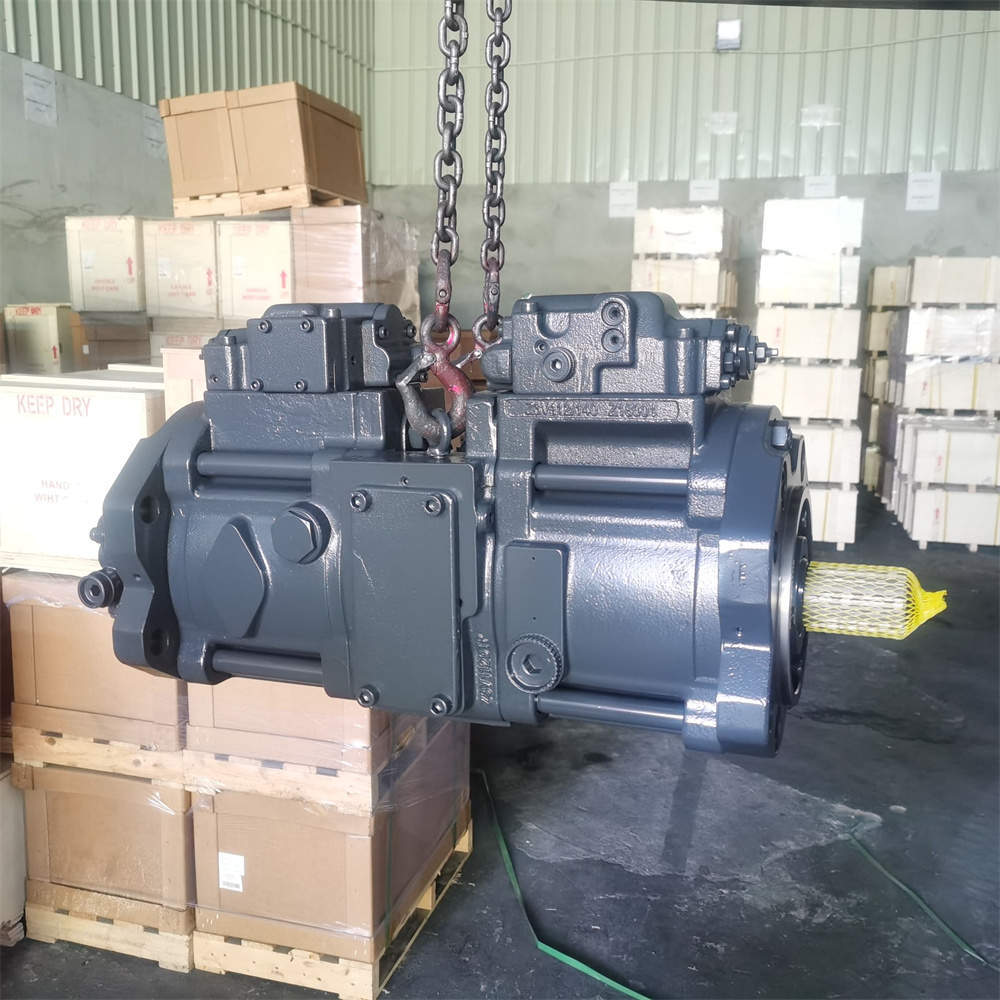

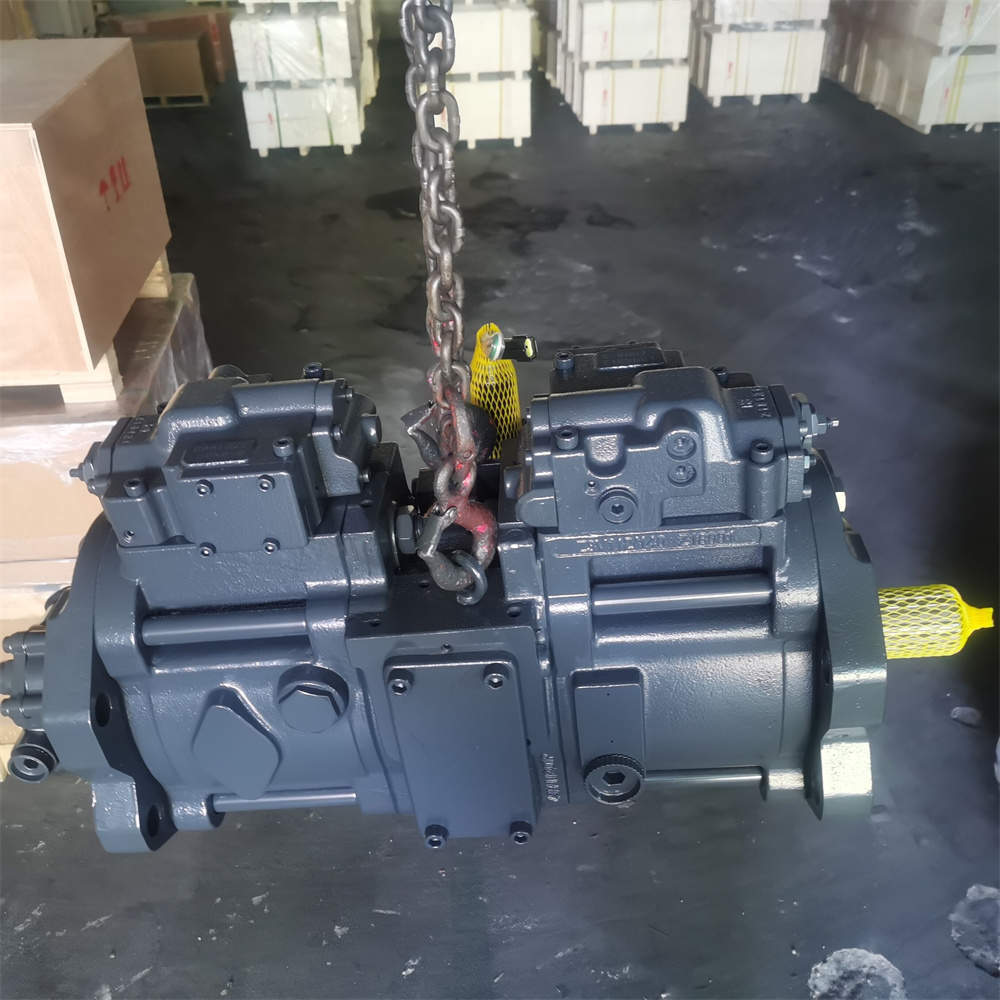

Koparka K5V140DTP1G9R CX330 hydrauliczna pompa główna KSJ2851 KSJ15460 zestaw pompy głównej

Pompa hydrauliczna tłokowa osiowa jest kluczowym elementem głównego układu hydraulicznego w średnich i dużych koparkach. Jej konstrukcja koncentruje się na zasadzie "ruchu posuwisto-zwrotnego tłoków w celu zmiany objętości". Blok cylindrów wewnątrz pompy jest ułożony współosiowo z wałem napędowym, a wiele otworów tłokowych jest równomiernie rozmieszczonych wokół obwodu bloku cylindrów. Każdy tłok w otworze styka się z tarczą skośną za pośrednictwem ślizgacza. Gdy silnik napędza wał napędowy do obrotu, blok cylindrów obraca się synchronicznie. Pod połączonym działaniem skośnego nacisku tarczy skośnej i sprężyny powrotnej, tłok wykonuje ruch liniowy posuwisto-zwrotny wzdłuż otworu tłokowego: gdy tłok przesuwa się od dołu do góry bloku cylindrów, uszczelniona objętość w otworze tłokowym wzrasta, tworząc podciśnienie, a niskociśnieniowy olej hydrauliczny jest zasysany ze zbiornika oleju przez zawór ssący; gdy tłok przesuwa się od góry do dołu, uszczelniona objętość kurczy się, olej jest sprężany, a wysokociśnieniowy olej jest odprowadzany przez zawór ciśnieniowy po wzroście ciśnienia, ostatecznie zamieniając mechaniczną energię obrotową silnika na energię ciśnienia oleju hydraulicznego.
