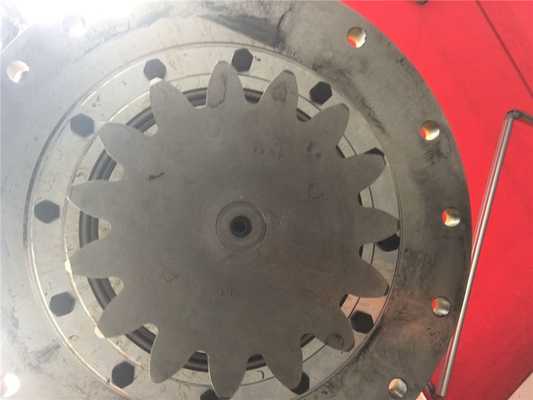

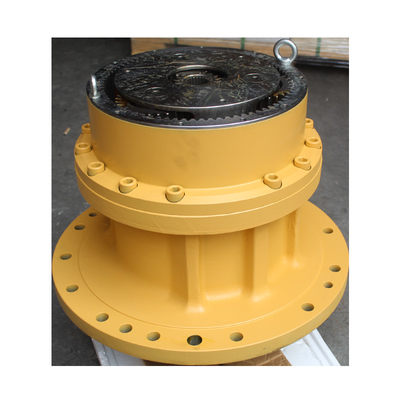

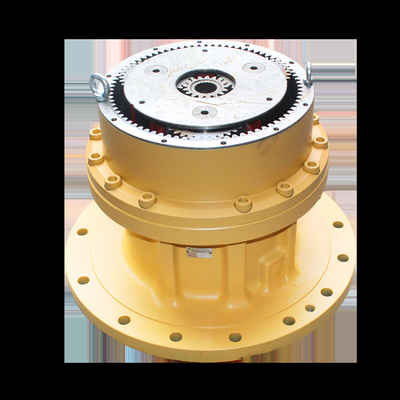

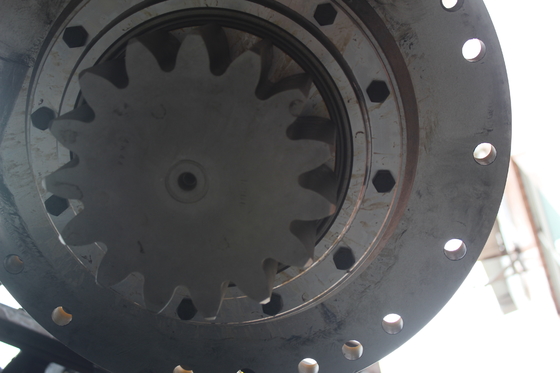

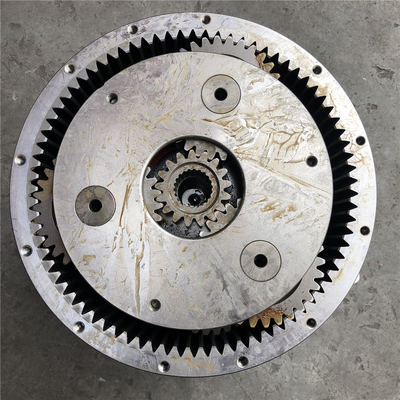

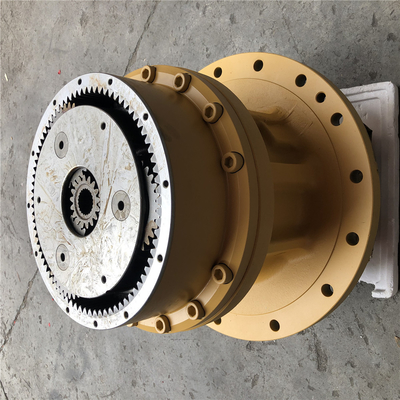

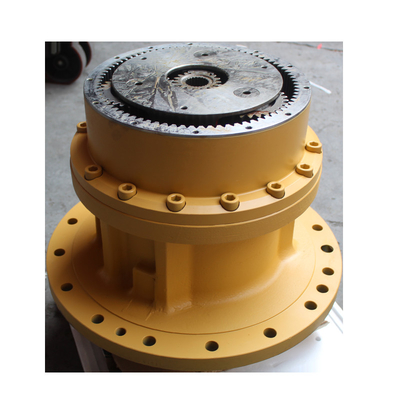

Redukcja wychylenia koparki R300-9 39Q8-12100 31Q8-10141 31Q8-11141 Przekładnia wychylna
Opis produkcji
Szczegółowy obraz
| Poz. | Część nr | Ilość | Nazwa części | Uwagi |
|---|---|---|---|---|
| *-2. | 39Q8-12100 | [1] | PRZEKŁADNIA REDUKCYJNA WAHADŁOWA | ZOBACZ 4107 |
| *-2. | 39Q8-12101 | [1] | PRZEKŁADNIA REDUKCYJNA WAHADŁOWA | ZOBACZ 4107 |
| 1. | 39Q8-12110 | [1] | PIERŚCIEŃ ZĘBATKI | |
| 2. | 39Q8-12120 | [1] | WAŁ NAPĘDOWY | |
| 3. | 39Q8-12130 | [1] | ŁOŻYSKO-SPH.ROLLER | |
| 4. | 39Q8-12140 | [1] | ŁOŻYSKO-SPH.ROLLER | |
| 5. | 39Q8-12150 | [1] | DOCISK PŁYTOWY | |
| 6. | 39Q8-12160 | [1] | ZATRZASK PIERŚCIENIOWY | |
| 7. | 39Q8-12170 | [1] | POKRYWA | |
| 8. | S017-120306 | [12] | ŚRUBA-HEX | |
| 9. | 39Q8-12180 | [1] | OBUDOWA | |
| 10. | S632-290001 | [1] | O-RING | |
| 11. | S109-100306 | [12] | GNIAZDO ŚRUBOWE | |
| K12. | 39Q8-12201 | [1] | PRZEWOŹNIK NR 2 | |
| K13. | 39Q8-12211 | [4] | BIEG-PLANETARNY NR 2 | |
| K14. | 39Q8-12220 | [4] | ŁOŻYSKO-IGŁA NR 2 | |
| K15. | 39Q8-12231 | [8] | PODKŁADKA DOCISKOWA NR 2 | |
| K16. | 39Q8-12240 | [4] | KOŁNIERZ NR 2 | |
| K17. | S472-910404 | [4] | PIN-SPRING | |
| K18. | 39Q8-12251 | [1] | BIEG-SŁOŃCE NR 2 | |
| K19. | 39Q8-12261 | [1] | DOCISK PŁYTOWY NR 2 | |
| K20. | 39Q8-12281 | [1] | PRZEWOŹNIK NR 1 | |
| K21. | 39Q8-12291 | [3] | BIEG-PLANETARNY NR 1 | |
| K22. | 39Q8-12300 | [3] | ŁOŻYSKO-IGŁA NR 1 | |
| K23. | 39Q8-12311 | [6] | PODKŁADKA DOCISKOWA NR 1 | |
| K24. | 39Q8-12320 | [3] | KOŁNIERZ NR 1 | |
| K25. | S472-800404 | [3] | PIN-SPRĘŻYNA NR 1 | |
| K26. | 39Q8-12331 | [1] | BIEG-SŁOŃCE NR 1 | |
| K27. | 39Q8-12341 | [1] | DOCISK PŁYTOWY NR 1 | |
| 28. | 39Q8-12350 | [1] | RĘKAW | |
| 29. | S632-140001 | [1] | O-RING | |
| 30. | 39Q6-12350 | [1] | OLEJ USZCZELNIAJĄCY | |
| 31. | 39Q6-41450 | [2] | PIN-RÓWNOLEGŁY | |
| 32. | S109-18050D | [14] | GNIAZDO ŚRUBOWE | |
| 33. | 39Q8-12360 | [1] | TABLICZKA ZNAMIONOWA | |
| 34. | 39Q6-41800 | [2] | NIT | |
| 35. | P220-430204 | [1] | WTYCZKA-SZEŚCIOKĄTNA | |
| K. | 39Q8-12190 | [1] | ZESPÓŁ NOŚNIKA NR 2 | ZOBACZ ILUSTRACJĘ |
| K. | 39Q8-12270 | [1] | ZESPÓŁ NOŚNIKA NR 1 | ZOBACZ ILUSTRACJĘ |
