Schemat części
Lista części zamiennych
KLUCZ nr | Nr art. | ilość | Opis części | Nr seryjny silnika | |

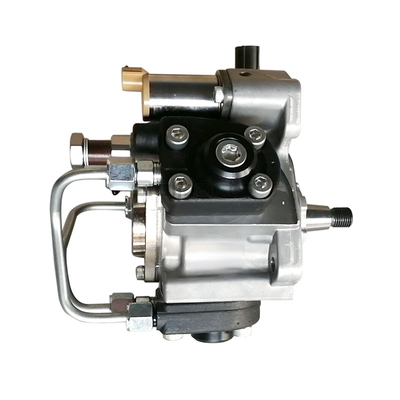

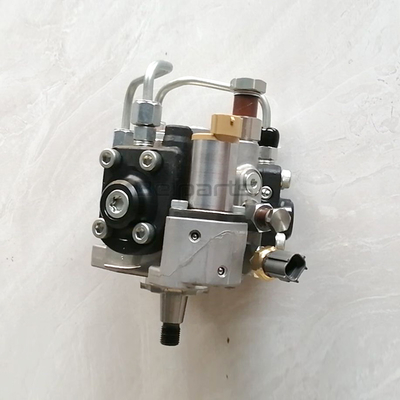

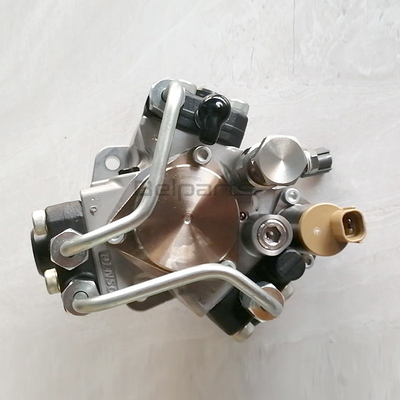

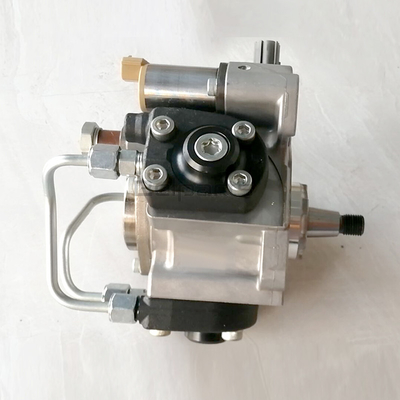

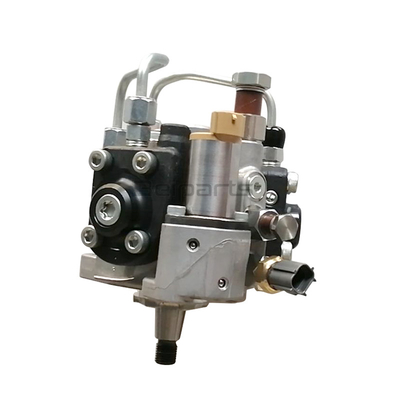

1 | 8-98091-565-3 | 1 | POMPA ASM;INJ | ||
2 | 8-94399-256-0 | 3 | ŚRUBA;POMPA WTRYSKOWA M8X28 |
||
6 | 8-97601-154-1 | 1 | NAWIAS;POMPA WTRYSKU DO C/BL | ||
16 | 8-97602-674-3 | 1 | RURA;INJ NR 1 | ||
17 | 8-97602-675-3 | 1 | RURA;INJ NR 2 | ||
18 | 8-97601-771-3 | 1 | RURA;INJ NR 3 | ||
19 | 8-97600-996-4 | 1 | RURA;INJ NR 4 | ||
20 | 8-97600-997-3 | 1 | RURA;INJ NR 5 | ||
21 | 8-97600-998-3 | 1 | RURA;INJ NR 6 | ||
31 | 8-97329-703-6 <8-97329-703-2> |
6 | ASM DYSZY;INJ | DO 574127 | |
31 | 8-98151-837-3 | 6 | ASM DYSZY;INJ | 574128 - 590156 | |
31 | 8-98284-393-0 | 6 | ASM DYSZY;INJ | 590157 - W GÓRĘ | |
61 | 8-98008-895-0 | 6 | ŚRUBA;ZACISK UCHWYT DYSZY M8X54 |
||
66(A) | 8-94173-412-0 | 6 | USZCZELKA;DYSZA WTRYSKOWA ID=23,3 |
||
66(B) | 8-98079-248-0 <8-97601-447-2> |
6 | USZCZELKA;DYSZA WTRYSKOWA ID=9,2 T=8,1 |
||
68(A) | 1-09701-172-3 <1-09701-172-2> |
5 | SPINACZ;RURA INJ | DO 515424 | |
68(A) | 8-97330-118-3 | 5 | SPINACZ;RURA INJ | 515425 - W GÓRĘ | |
68(B) | 1-09701-173-2 <1-09701-173-1> |
5 | SPINACZ;RURA INJ | DO 515424 | |
68(B) | 8-97330-119-3 | 5 | SPINACZ;RURA INJ | 515425 - W GÓRĘ | |
69 | 1-13319-065-0 | 1 | NAWIAS;ZACISK DO RUR INJ | ||
71(a) | 0-28050-870-0 | 1 | ŚRUBA;BRKT KOŁNIERZ M8X70 |
||
71(b) | 0-28151-200-0 | 1 | ŚRUBA;BRKT KOŁNIERZ M12X100 |
||
94 | 8-98028-999-1 | 6 | NAWIAS;DYSZA WTRYSKOWA | ||
110 | 0-91180-106-0 | 4 | ORZECH;SPINACZ KOŁNIERZ M6 |
||
118 | 0-28650-625-0 | 1 | ŚRUBA;ZACISK,RURA WTRYSKOWA KOŁNIERZ M6X25 |
DO 515424 | |
118 | 0-28650-635-0 | 1 | ŚRUBA;ZACISK,RURA WTRYSKOWA KOŁNIERZ M6X35 |
515425 - W GÓRĘ | |
121 | 8-97383-427-0 | 2 | RURA;PALIWO,POMPA ZASILAJĄCA,ZASYSANIE | DO 534685 | |
121 | 8-97383-427-0 | 4 | RURA;PALIWO,POMPA ZASILAJĄCA,ZASYSANIE | 534686 - W GÓRĘ | |
133 | 8-98203-705-1 | 1 | RURA;WYCIEK DYSZY WTRYSKU | ||
134(A) | 1-09675-037-1 | 6 | ŚRUBA;POŁĄCZENIE, RURY SZCZELNE ŚRUBA Z OCZKIEM M8X18 |
||
134(b) | 8-94396-711-0 | 2 | ŚRUBA;POŁĄCZENIE, RURY SZCZELNE KOŁNIERZ M10X21 |
||
135(A) | 1-09630-083-0 | 4 | USZCZELKA;ŚRUBA ZŁĄCZA, PRZEWÓD SZCZELNY ID=10,2 OD=15,2 |
DO 574127 | |
135(B) | 8-97600-925-0 | 6 | USZCZELKA;ŚRUBA ZŁĄCZA, PRZEWÓD SZCZELNY ID=8.3 |
DO 574127 | |
135(B) | 8-98065-992-0 | 6 | USZCZELKA;ŚRUBA ZŁĄCZA, PRZEWÓD SZCZELNY ID=8.3 |
574128 - W GÓRĘ | |
135(C) | 8-98079-755-0 | 1 | USZCZELKA;ŚRUBA ZŁĄCZA, PRZEWÓD SZCZELNY ID=10,2 OD=17 |
574128 - W GÓRĘ | |
135(D) | 8-97240-975-0 | 1 | USZCZELKA;ŚRUBA ZŁĄCZA, PRZEWÓD SZCZELNY ID=10,6 |
574128 - 576049 | |
135(D) | 8-98231-393-0 | 1 | USZCZELKA;ŚRUBA ZŁĄCZA, PRZEWÓD SZCZELNY ID=10,6 |
576050 - W GÓRĘ | |
154 | 9-09561-111-0 | 6 | USZCZELKA;ZŁĄCZE ID=11,0 |
DO 574127 | |
154 | 0-95690-111-0 | 6 | USZCZELKA;ZŁĄCZE ID=11,0 |
574128 - W GÓRĘ | |
169(a) | 0-91180-110-0 | 2 | ORZECH;BRKT KOŁNIERZ M10 |
||
169(b) | 0-91180-112-0 | 1 | ORZECH;BRKT KOŁNIERZ M12 |
||
176(A) | 1-09675-095-1 | 2 | ŚRUBA;OKO, POMPA ZASILAJĄCA KOŁNIERZ M16X30 |
DO 534685 | |
176(A) | 1-09675-095-1 | 4 | ŚRUBA;OKO, POMPA ZASILAJĄCA KOŁNIERZ M16X30 |
534686 - W GÓRĘ | |
176(b) | 8-98011-269-0 | 1 | ŚRUBA;OKO, POMPA ZASILAJĄCA ŚRUBA OCZKOWA M10X38 |
||
177 | 1-09630-086-0 | 4 | USZCZELKA;ŚRUBA OCZKOWA,INL,ZASILANIE PALIWEM POMPA |
DO 534685 | |
177 | 1-09630-086-0 | 8 | USZCZELKA;ŚRUBA OCZKOWA,INL,ZASILANIE PALIWEM POMPA |
534686 - W GÓRĘ | |
199 | 8-97602-218-0 | 2 | USZCZELKA;ŚRUBA OKU | ||
200 | 8-98008-791-0 | 1 | RURA;PODAWANIE PALIWA | ||
205 | 8-98023-581-0 | 1 | CZUJNIK;TEMPERATURA PALIWA | ||
210 | 8-97603-307-0 | 1 | RURA;INJ,C/R | ||
211 | 8-98152-950-2 <8-97323-019-0> |
1 | ASM KOLEJOWY;POSPOLITY | ||
212 | 1-09040-091-1 | 2 | ŚRUBA;KOLEJOWY ASM ROZTWÓR KOŁNIERZOWY M10X34 |
||
216 | 8-97602-173-0 | 1 | ŚRUBA;OKO | ||
265 | 8-98074-955-0 | 1 | ZAWÓR;POMPA ZASILAJĄCA | ||
271(A) | 1-09623-464-0 | 1 | USZCZELKA;POMPA WTRYSKOWA ID=139,6 |
||
271(B) | 8-98031-844-0 | 1 | USZCZELKA;POMPA WTRYSKOWA ID=52 |
||
288(A) | 1-09630-083-0 | 3 | USZCZELKA ID=10,2 OD=15,2 |
||
288(b) | 1-09630-085-0 | 3 | USZCZELKA ID=14,2 OD=19,2 |
DO 585209 | |
288(b) | 8-98251-345-0 | 3 | USZCZELKA ID=14,2 OD=19,2 |
585210 - W GÓRĘ | |
382 | 8-97375-384-0 | 1 | KLUCZ;WAŁ NAPĘDOWY | DO 574127 | |
382 | 8-98161-995-0 | 1 | KLUCZ;WAŁ NAPĘDOWY | 574128 - W GÓRĘ | |
392 | 0-91180-110-0 | 2 | ORZECH;KOLEJOWY ASM KOŁNIERZ M10 |
||
424 | 8-98181-831-0 | 1 | ZESTAW REMONTOWY;POMPA ZASILAJĄCA |
Możliwość dostaw: 1000 sztuk/sztuk miesięcznie
pakowanie i dostawa
Szczegóły pakowania:1. Zgodnie z zamówieniami, zapakuj części zamienne jeden po drugim za pomocą papieru olejowego;
2. Włóż je do małych pudełek kartonowych jeden po drugim;
3. Umieść zapakowane małe pudełka kartonowe w większych pudełkach kartonowych jeden po drugim;
4. W razie potrzeby włóż większe pudełka kartonowe do drewnianych skrzynek, szczególnie w przypadku przesyłek drogą morską.
5. towary są pakowane w papier olejowy i plastikowe torby wewnątrz
6. przy użyciu drewnianej obudowy.
7. wspieramy niestandardowe zapotrzebowanie na pakiet
Port
Port: Huangpu
Czas realizacji: 1-5 dni po dokonaniu płatności!
Przykład obrazu:
1. Aby upewnić się, że nasze części pasują do twoich, omówimy i wymienimy się ze sobą szczegółami naszych części
2. Oryginalne części i części OEM są dostępne do wyboru.
3. Konkurencyjna cena oryginalnych części i części OEM.
4. Aby sprawdzić koszt, rozmiar, waga i fracht naszej części zostaną zaoferowane podczas wyceny.
5. Czasami części mogą być niedostępne, przed sprzedażą potwierdzimy stan naszych zapasów.
1. W przypadku części w magazynie możemy dostarczyć w ciągu 2 dni.
2. Nasze części to skrzynia ze sklejki, karton lub paleta itp. Bezpieczne opakowanie.
3. DHL, FEDEX, UPS, TNT, EMS, SF EXPRESS itp. są oferowane do wyboru.
4. Śledzenie po dostawie i przekazywanie informacji zwrotnych w każdej sytuacji, dopóki nie otrzymasz części w bezpieczny sposób;
1. 3 miesiące, 6 miesięcy, 1 rok gwarancji na nasze części od daty wysyłki, w zależności od części.
2. Możemy zaoferować sugestie techniczne podczas instalacji części
